Brücken in Ulm und Neu-Ulm: Risse an mehreren Bauwerken

Herausforderung

Mehrere Bauwerke, eine Lösung

Die Brücken in Ulm und Neu-Ulm stehen unter ständiger Belastung durch Verkehr und Umwelt. An mehreren Bauwerken wurden Rissbildungen entdeckt, die beobachtet werden mussten. Die Aufgabe war damit nicht ein Bauwerk, sondern eine Reihe von Bauwerken, und das verschiebt die Anforderungen: gesucht war eine Lösung, die kosteneffizient, flexibel und wartungsarm ist, nicht die technisch aufwändigste.

Lösung

Sensoren, die mitwandern

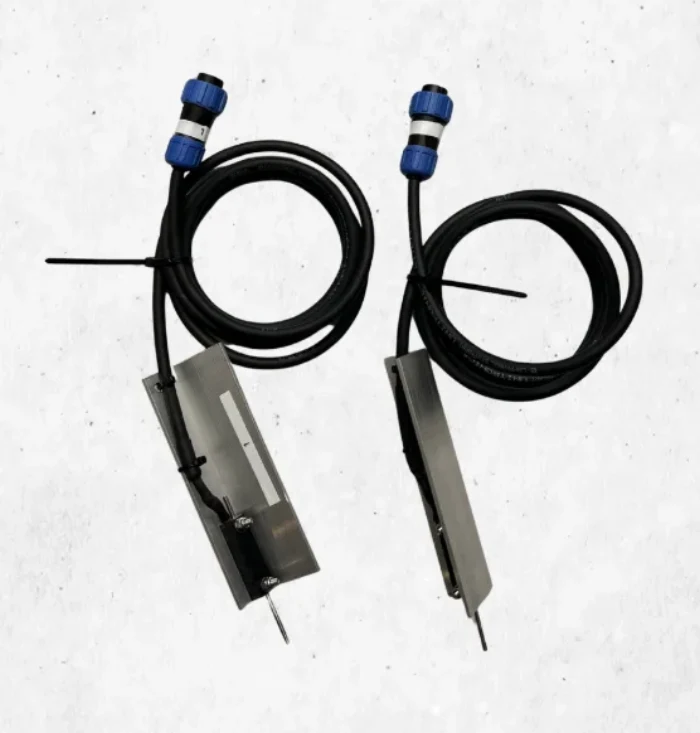

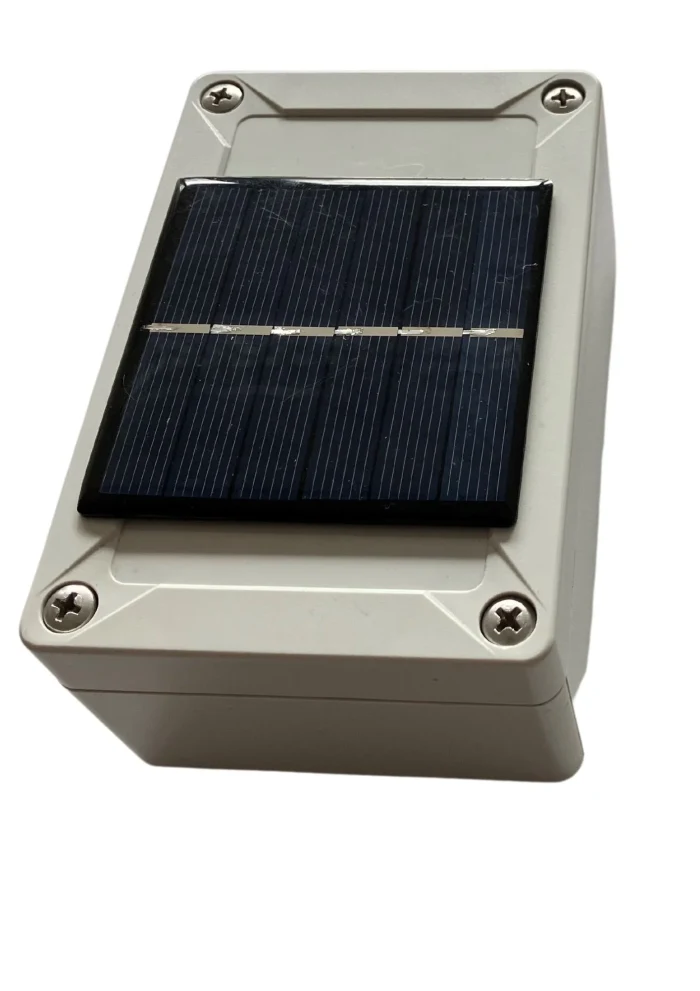

Installiert wurden wasserdichte Wegaufnehmer, kabelgebunden an einem solarbetriebenen Gateway. Die Lösung ist damit wasserdicht, solarbetrieben und wartungsfrei. Erfasst werden Rissbreite und Temperatur zusammen, damit sich die thermische Bewegung von einer echten Veränderung trennen lässt.

Zwei Punkte machen das System für mehrere Bauwerke wirtschaftlich. Erstens die Montage: die Sensoren wurden mit der mitgelieferten Montagevorrichtung von den zuständigen Mitarbeitern selbst angebracht. Zweitens die Wiederverwendung: der Sensor lässt sich von der Montageplatte abschrauben und an einem anderen Bauwerk einsetzen. Ist ein Riss geklärt, wandert der Sensor weiter, statt dass ein neuer beschafft wird.

Ergebnis

Ein Bestand, der sich selbst meldet

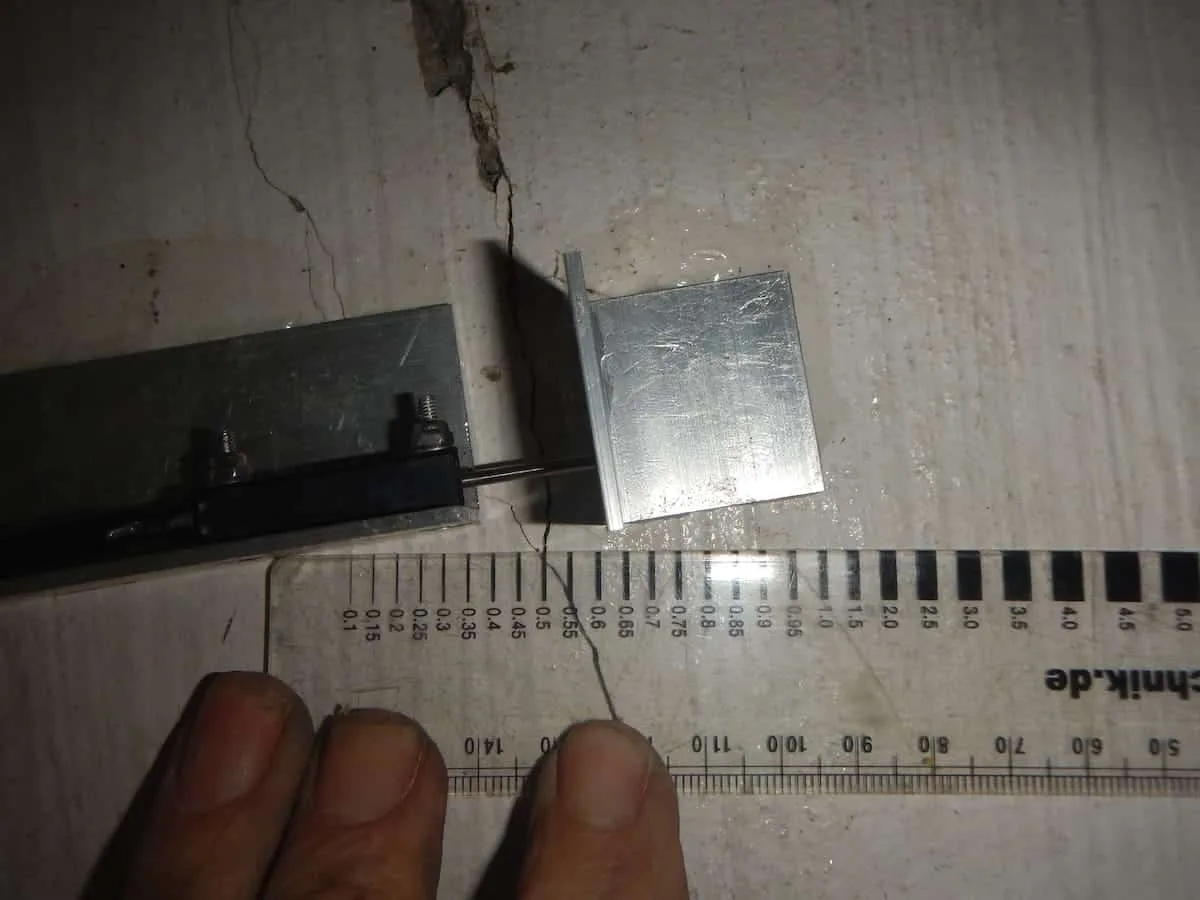

Die Nullmessung liegt nach der Erstinstallation in der Software, spätere Messungen werden immer gegen diesen Ausgangszustand gelesen. Über die Onlineplattform verfolgen die zuständigen Ingenieure die Rissbreiten aller Bauwerke an einer Stelle, und über den Fernzugriff lassen sich Messintervalle anpassen und Grenzwerte neu setzen, ohne an das Bauwerk zu fahren.

Vierteljährlich geht ein PDF-Report heraus, mit Messwerten und grafischer Aufbereitung. Damit können die Verantwortlichen Zustand und Veränderung der Rissbreiten übersichtlich und verständlich beurteilen.

Das Projekt zeigt, wie Rissmonitoring im Brückenbau auch über einen ganzen Bestand funktioniert. Sie haben mehrere Bauwerke im Blick zu behalten. Schildern Sie uns Ihr Projekt über die Projektanfrage.
