Risssensor

Der Rissmonitor überwacht Rissbreitenänderungen ab 0,003 mm, ohne Verkabelung und mit Selbstmontage in unter zehn Minuten. Die Messtechnik ist in allen drei Ausführungen dieselbe, unterschiedlich ist nur die Energieversorgung.

Jetzt anfragen Technische Daten
  • Auflösung ab 0,003 mm
  • Solar, Batterie oder Feststrom
  • Alarm bei Grenzwert
Risssensor in der Solarausführung, freigestelltRisssensor in der Ausführung mit Langzeitbatterie, freigestellt

Warum der Risssensor

Vom Sichtbefund zum belastbaren Verlauf

Ein Riss ist zunächst nur ein Befund. Entscheidend ist, ob er sich verändert. Genau das misst der Sensor über Wochen und Monate, ohne dass jemand vor Ort sein muss.

Drei Energieversorgungen

Solar für den Dauerbetrieb im Freien, Langzeitbatterie für verschattete Orte, Feststrom, wo ein Anschluss vorhanden ist. Messtechnik und Kennwerte bleiben in allen dreien gleich.

Präzision ab 0,003 mm

Der integrierte Wegaufnehmer erfasst selbst kleine, langsam fortschreitende Bewegungen, lange bevor sie mit bloßem Auge auffallen.

Selbstmontage in Minuten

Klebemontageplatte mit Clip-System, keine Bohrung, keine Verkabelung. In unter zehn Minuten montiert und wieder lösbar.

Alarm bei Grenzwert

Überschreitet die Rissveränderung die eingestellten Grenzwerte, löst das System automatisch einen Alarm aus, statt bis zur nächsten Prüfung zu warten.

Flexibles Messintervall

Von einer Messung pro Woche bis zu einer Messung alle drei Minuten. Wie dicht getaktet werden kann, hängt an der gewählten Energieversorgung.

Wiederverwendbar

Nach Abschluss einer Überwachung von der Platte lösbar und an einem anderen Bauwerk erneut einsetzbar. Keine Einwegausgabe.

Technische Daten

Spezifikationen im Überblick

Risssensor in der Solarausführung, freigestelltRisssensor in der Ausführung mit Langzeitbatterie, freigestellt
Messgröße
Rissbreitenänderung
Auflösung
0,003 mm
Energieversorgung
Solar, Langzeitbatterie oder Feststrom
Datenübertragung
Narrowband-IoT (NB-IoT)
Messintervall
von einmal pro Woche bis alle 3 Minuten
Schutzart
IP67
Montage
Selbstmontage in unter 10 Minuten, Klebemontageplatte mit Clip
Optionale Messgrößen
Betontemperatur, Oberflächenfeuchte
Erweiterbar
um bis zu 20 kabelgebundene Rissaufnehmer
Wiederverwendbar
ja, lösbar von der Montageplatte
Jetzt anfragen

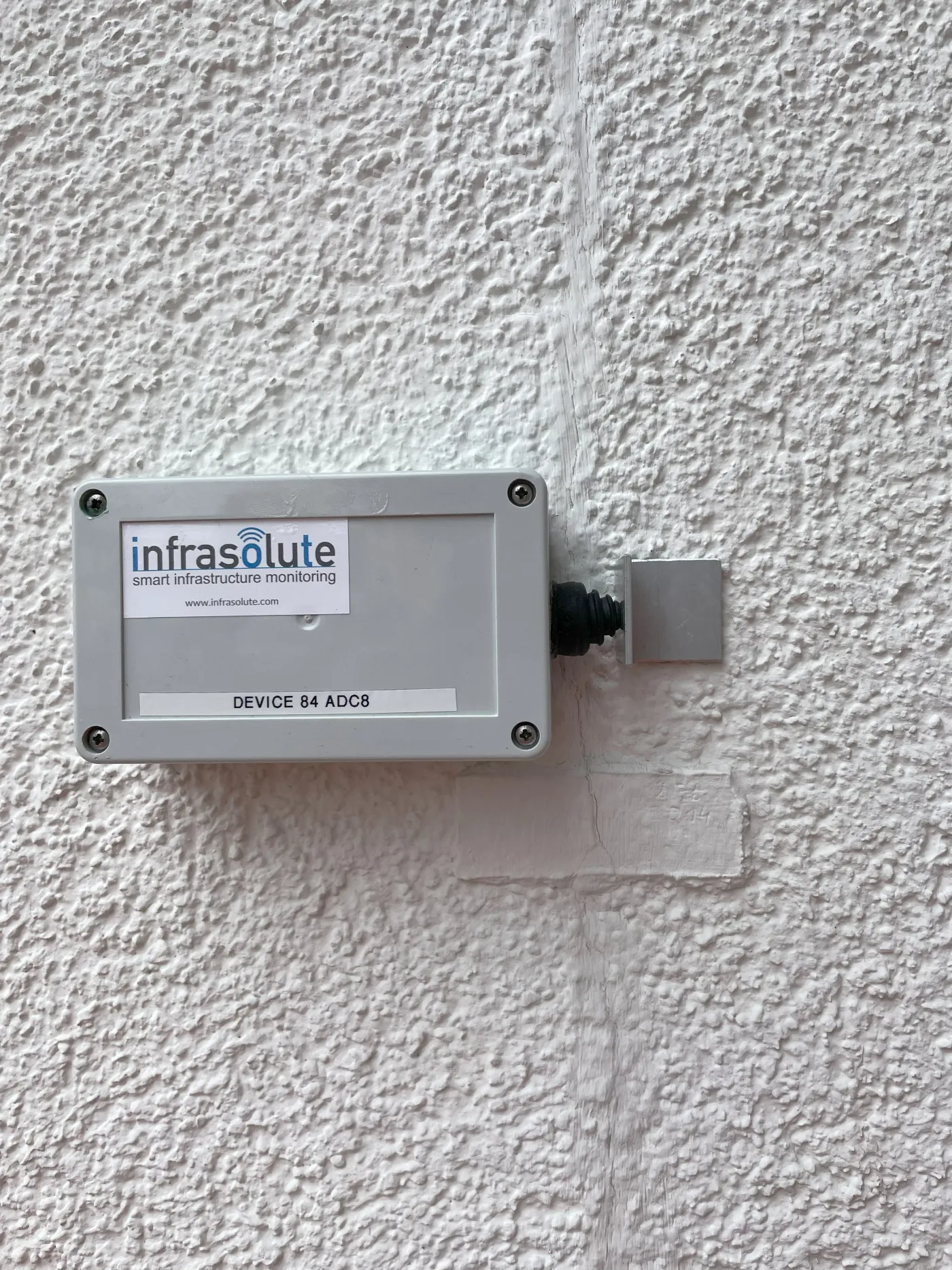

Risssensor an einer Putzfassade über einem Riss montiert, mit Wegaufnehmer auf der Gegenseite

Funktionsprinzip

So arbeitet der Rissmonitor

Angebunden per Narrowband-IoT liefert der Sensor einen lückenlosen Verlauf jeder Rissbewegung, direkt auf unsere Datenplattform. Eine eigene Übertragungstechnik vor Ort ist nicht nötig.

  1. 01

    Erfassen

    Der integrierte Wegaufnehmer misst die Rissbreitenänderung mit einer Auflösung von 0,003 mm, im eingestellten Takt.

  2. 02

    Übertragen

    Die Messwerte gehen per NB-IoT direkt über das Mobilfunknetz auf die Datenplattform, ganz ohne separates Gerät vor Ort.

  3. 03

    Bewerten

    Auf der Plattform entsteht ein Zeitverlauf. Bei Grenzwertüberschreitung wird automatisch ein Alarm ausgelöst.

Simulation

Jede Rissbewegung im Blick

Der Sensor macht aus einem einmaligen Sichtbefund einen belastbaren Verlauf. Solange die Rissbreite im Sollbereich bleibt, meldet die Plattform nichts. Überschreitet sie den hinterlegten Grenzwert, löst automatisch ein Alarm aus.

Messstelle Brücke West, Pfeiler 3

Aktuelle Rissbreite

im Sollbereich
0,00 mm Grenzwert 0,30 mm
Grenzwert

Nur Demonstration

Montage

Wie der Sensor am Riss sitzt

Gemessen wird nicht im Gehäuse, sondern an den Wegaufnehmern, die den Riss überbrücken. Die eine Seite ist fest, die andere folgt der Bewegung, und genau diese Differenz ergibt die Rissbreitenänderung.

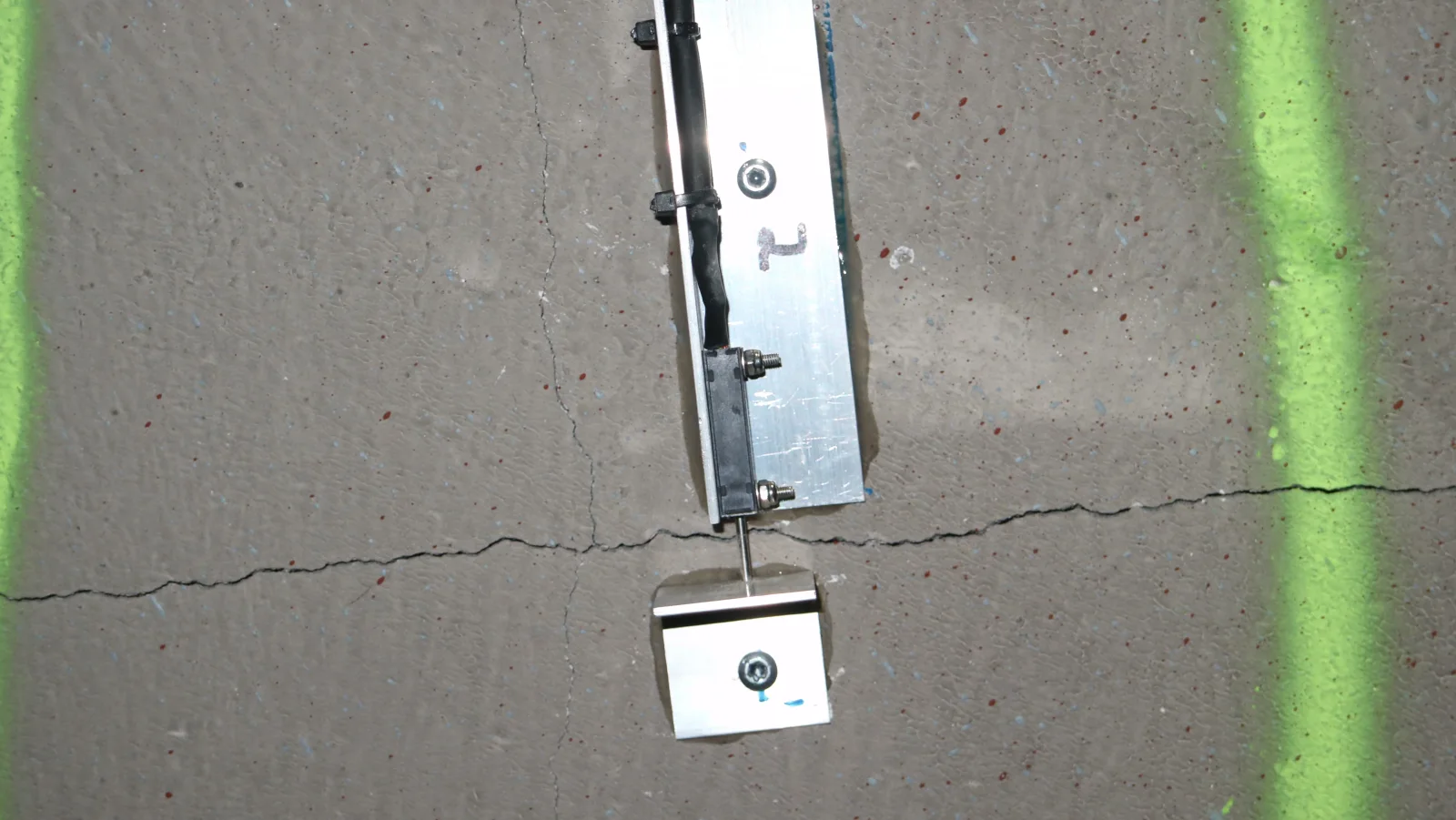

Wegaufnehmer des Risssensors über einem Riss in einer Betonwand, mit Halterung auf beiden Rissseiten
Der Wegaufnehmer überbrückt den Riss, je eine Halterung auf beiden Seiten

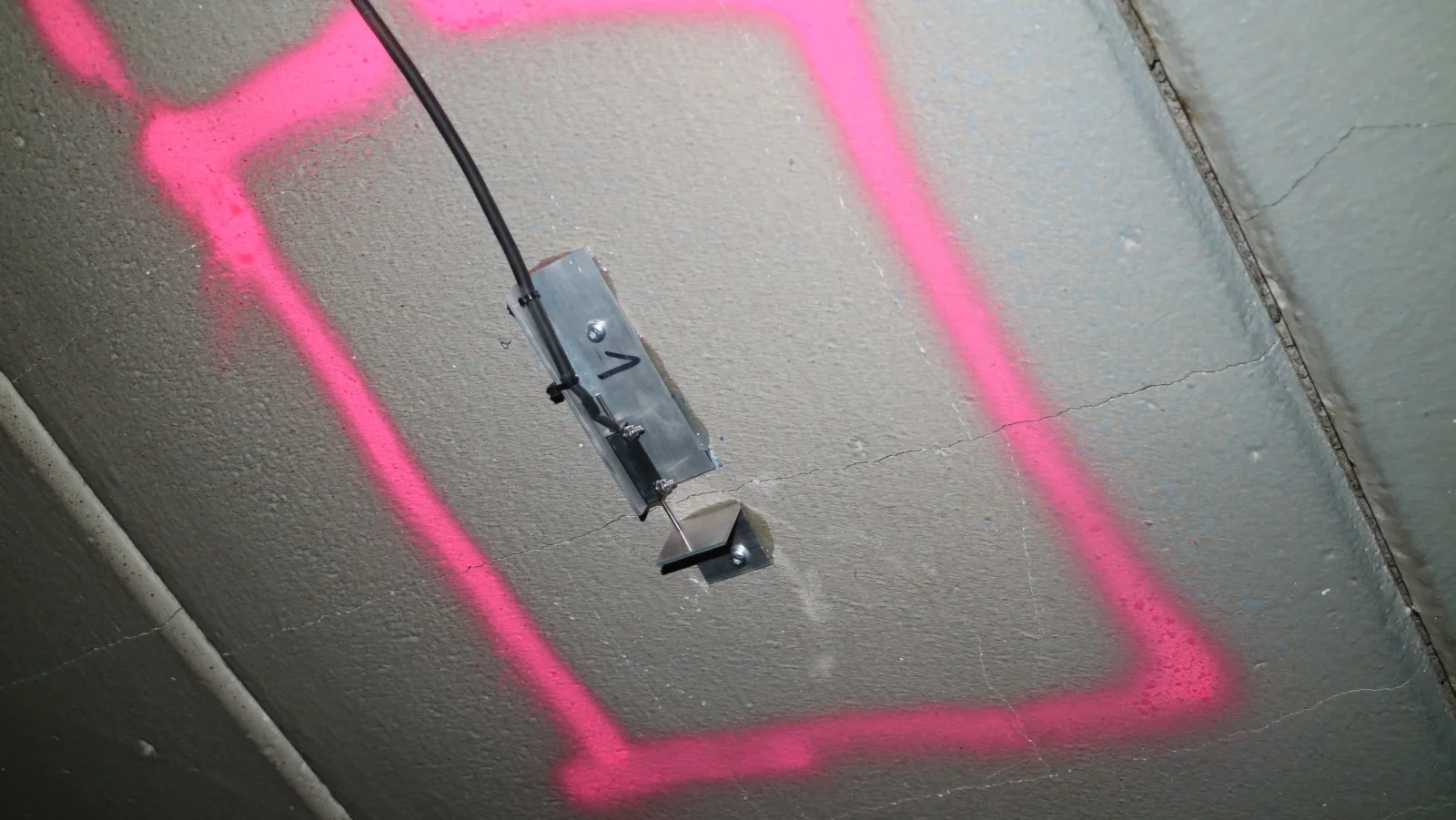

Risssensor an einem farbig markierten Riss in einer Betondecke
An einem markierten Rissverlauf, wie er bei der Bauwerksprüfung angezeichnet wird

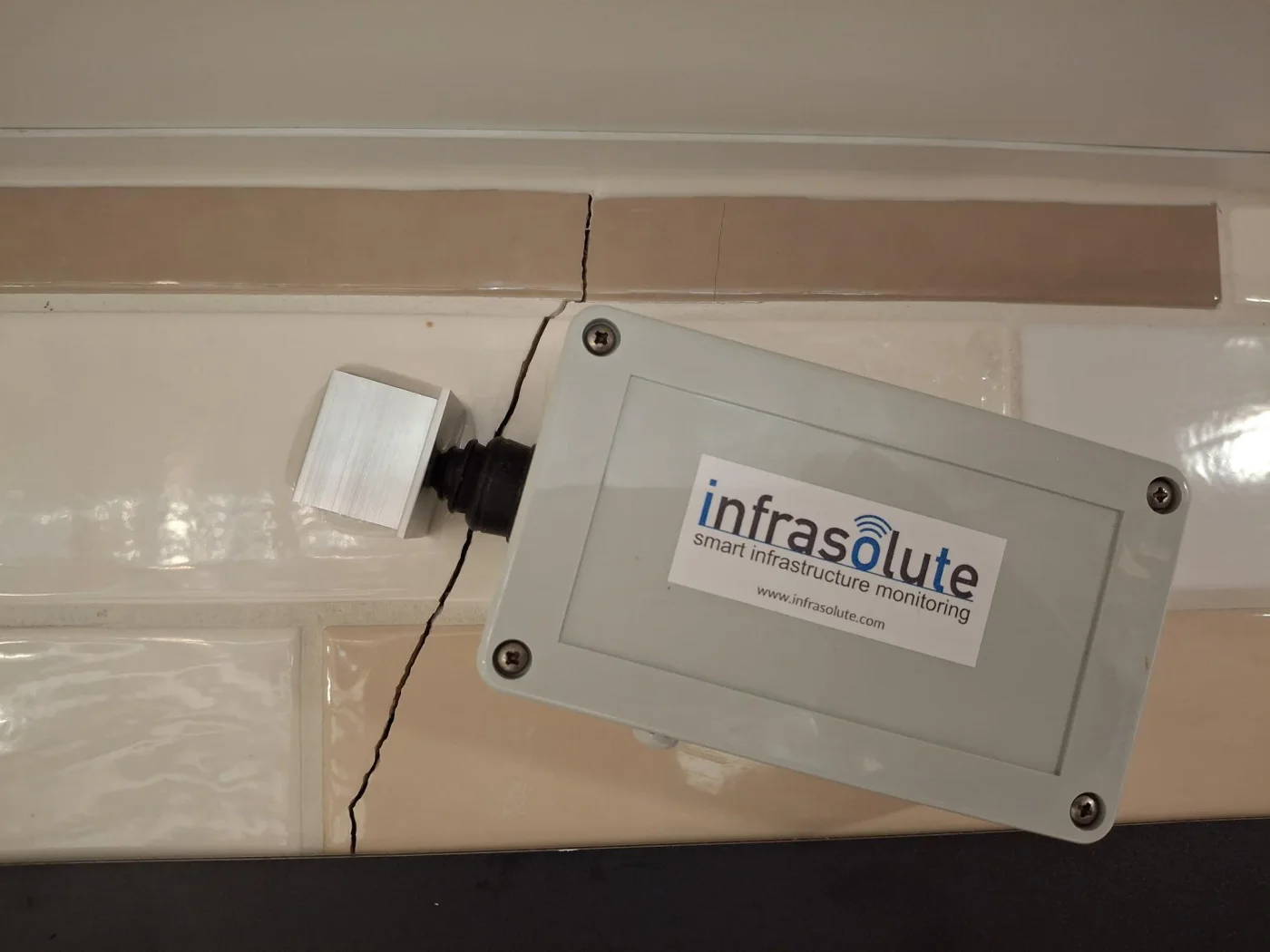

Risssensor an einer gefliesten Wand, der Riss verläuft durch die Fliesen
Auch im Innenbereich, hier an einem Riss durch den Fliesenspiegel

Drei Ausführungen

Gleiche Messtechnik, andere Energieversorgung

Messprinzip, Auflösung, Montage und Anbindung sind bei allen dreien identisch. Was sie unterscheidet, ist die Stromversorgung, und die entscheidet sich am Montageort. Welche passt, klären wir in der Konzeption.

Risssensor in der Solarausführung, freigestellt
Für den Außenbereich

Solar

  • Dauerbetrieb über die integrierte Solarzelle
  • Kein Batteriewechsel nötig
  • Trägt auch hohe Messfrequenzen dauerhaft mit
  • Vorteil bei langfristiger Überwachung
auf Anfrage

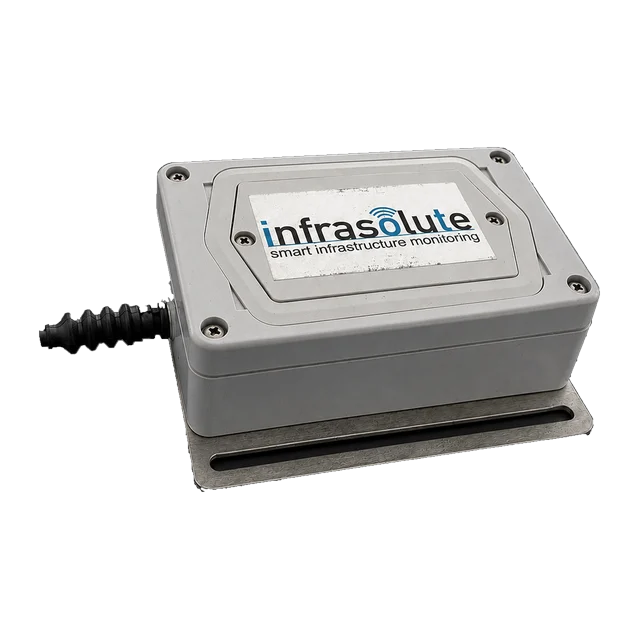

Risssensor in der Ausführung mit Langzeitbatterie, freigestellt
Ohne Tageslicht

Langzeitbatterie

  • Bis zu 16.000 Messungen pro Batteriezyklus
  • Für verschattete, überdachte und geschlossene Orte
  • Wirtschaftlich bei kürzeren Zeiträumen
  • Gleiche Messtechnik und Auflösung
auf Anfrage
Mit Netzanschluss

Feststrom

  • Fester Anschluss an eine vorhandene Stromversorgung
  • Kein Wechsel, kein Lichtbedarf
  • Gleiche Messtechnik und Auflösung
auf Anfrage

Einsatzbereiche

Wo der Risssensor überwacht

Brücken und Talbrücken Parkhäuser und Tiefgaragen Tunnelbauwerke
Talsperren und Staumauern
Rissgefährdete Bauteile

Alles aus einer Hand

Der Sensor ist der Anfang, nicht das Ganze

Einen Sensor zu kaufen ist einfach. Ihn richtig zu platzieren, zu betreiben und die Daten zu bewerten, ist die eigentliche Aufgabe. Auf Wunsch übernimmt Infrasolute alles: vom Messkonzept bis zum laufenden Betrieb, ein Ansprechpartner.

  1. 01

    Konzeption

    Wir klären, wo und wie viele Sensoren sinnvoll sind und welche Variante passt.

    Mehr erfahren
  2. 02

    Installation

    Auf Wunsch montieren wir die Sensoren fachgerecht und nehmen sie in Betrieb.

    Mehr erfahren
  3. 03

    Wartung & Betrieb

    Wir halten Datenplattform und Alarmierung betriebsbereit und übernehmen den laufenden Betrieb.

    Mehr erfahren
  4. 04

    Überwachung & Alarm

    Grenzwertverletzungen melden wir automatisch, rund um die Uhr.

    Mehr erfahren

Passende Lösungen

Der Sensor als Teil einer Lösung

Der Risssensor entfaltet seinen Wert im Zusammenspiel mit dem passenden Monitoring-Konzept.

Rissmonitoring

Rissmonitoring

Die passende Anwendung: kontinuierliche Rissüberwachung mit automatischer Alarmierung.

Zur Lösung
Betonmonitoring

Betonmonitoring

Feuchte und Korrosion im Beton ergänzen die Rissbeobachtung zu einem Gesamtbild.

Zur Lösung
Erschütterungsmessung

Erschütterungsmessung

Baubegleitende Erschütterungsüberwachung nach DIN 4150-3, oft parallel zur Rissbeobachtung.

Zur Lösung

Passt der Risssensor Solar zu Ihrer Messstelle?

Beschreiben Sie uns Bauwerk und Rissbild. Wir sagen Ihnen, welche Ausführung passt und wie viele Messstellen sinnvoll sind.

Jetzt anfragen Alle Produkte
Peter Nater Peter Nater

Datenplattform

Alle Messwerte auf einer Plattform

Die Sensoren übertragen ihre Messwerte per Funk an die Datenplattform. Dort werden sie ausgewertet, dokumentiert und laufend gegen Ihre Grenzwerte geprüft.

  • KI bei der Datenanalyse
  • Nutzerorientierte Reportings
  • Kontinuierliche Auswertung
  • Warn- und Alarmschwellen
  • Alarmierung per E-Mail und SMS
  • Fernzugriff rund um die Uhr
Mehr zu Überwachung & Alarmierung
Monitoring-Plattform Beispielansicht
Messverlauf im Sollbereich
Warnschwelle
  • KI bei der Datenanalyse Zustand im Sollbereich
  • Nutzerorientierte Reportings Bericht bereit
  • Alarmierung Grenzwerte überwacht
FAQ

Häufig gestellte Fragen

Was ist im Lieferumfang enthalten?
Sie erhalten den Risssensor in der gewählten Ausführung, mit integriertem Wegaufnehmer, die Klebemontageplatte mit Clip-System und den Zugang zum Datenmanagement. Für Betrieb, Datenhaltung und Plattformnutzung fällt eine laufende Gebühr an.
Wie erfolgt die Montage?
Die Montage ist als Selbstmontage in unter zehn Minuten ausgelegt. Der Sensor wird über eine Klebemontageplatte mit Clip-System am Bauwerk befestigt. Es ist keine Bohrung und keine Verkabelung nötig. Die Platte lässt sich wieder lösen, sodass der Sensor an einem anderen Bauwerk wiederverwendet werden kann.
Wie funktioniert die Datenübertragung und wie groß ist die Reichweite?
Der Sensor sendet seine Messwerte per Narrowband-IoT (NB-IoT) direkt über das Mobilfunknetz. Dadurch ist er nicht an eine lokale Funkreichweite oder ein WLAN gebunden, sondern arbeitet überall dort, wo NB-IoT-Empfang besteht. Eine eigene Übertragungstechnik vor Ort ist nicht erforderlich.
Wie greife ich auf die Messdaten zu?
Die Messwerte laufen auf unserer Datenplattform zusammen und werden dort als Zeitverlauf dargestellt. Bei Überschreitung der voreingestellten Grenzwerte für Rissveränderungen wird automatisch ein Alarm ausgelöst. Den laufenden Betrieb übernehmen wir auf Wunsch als Service.
Welche der drei Ausführungen ist die richtige?
Das entscheidet der Montageort. Die Solarausführung arbeitet dauerhaft über die integrierte Solarzelle und braucht keinen Batteriewechsel, sie ist bei langem Betrieb mit hoher Messfrequenz im Freien die erste Wahl. Die Langzeitbatterie liefert bis zu 16.000 Messungen pro Zyklus und ist dort richtig, wo zu wenig Licht ankommt oder der Zeitraum kürzer ist. Feststrom kommt infrage, wenn am Messpunkt ohnehin ein Anschluss liegt. Messtechnik und Auflösung sind bei allen drei gleich, die Preise nennen wir projektbezogen im Angebot.
Kann ich mehrere Messstellen mit einem Sensor abdecken?
Ja. Der Sensor lässt sich um bis zu 20 kabelgebundene Rissaufnehmer erweitern. So überwachen Sie mehrere Risse an einem Bauwerk über ein einziges Gerät und eine gemeinsame Datenanbindung.

Projektanfrage

Risssensor Solar anfragen

Schildern Sie uns Ihr Bauwerk und die kritische Stelle. Wir empfehlen die passende Ausführung und die richtige Anzahl Messstellen und melden uns kurzfristig zurück.

+49 6742 8599600 DE +41 41 670 00 11 CH info@infrasolute.com
Jetzt anfragen
