Grundwasserstände in Echtzeit überwachen

Grundwasserstand, Porenwasserdruck und Absenkung bei Baumaßnahmen zuverlässig im Blick. Mit hochpräzisen VW-Piezometern im Bohrloch, temperaturkompensiert und mit automatischer Alarmierung bei Grenzwertüberschreitung.

Jetzt anfragen
Baustelle mit Grundwasserabsenkung neben einer Eisenbahnbrücke

Warum Grundwassermonitoring

Wenn der Grundwasserstand über die Standsicherheit entscheidet

Veränderungen des Grundwasserstands und des Porenwasserdrucks wirken direkt auf Baugruben, Tunnel, Dämme, Verkehrswege und Fundamente. Ein professionelles Monitoring erkennt diese Risiken frühzeitig und liefert die Datenbasis für sichere und wirtschaftliche Entscheidungen.

Jetzt anfragen

Grundwasserabsenkung im Griff

Bei Baumaßnahmen mit Wasserhaltung zeigt das Monitoring, ob die Absenkung im geplanten Rahmen bleibt oder Nachbarbebauung und Baugrube gefährdet.

Porenwasserdruck erfassen

VW-Piezometer messen Grundwasserstand und Bohrlochdruck dauerhaft und temperaturkompensiert, entscheidend für die Standsicherheit von Baugruben und Dämmen.

Setzungen früh erkennen

Steigender oder fallender Wasserdruck kündigt Setzungen und Hebungen an, lange bevor Schäden an Bauwerk oder Verkehrsweg sichtbar werden.

Echtzeit-Alarmierung

Bei Überschreitung eines Grenzwerts alarmiert das System automatisch, sodass Sie eingreifen können, bevor eine kritische Situation entsteht.

Revisionssichere Dokumentation

Die kontinuierliche Datenerfassung liefert eine lückenlose, nachvollziehbare Dokumentation für Behörden und Auftraggeber.

Funk statt Kabelgräben

Die Messstellen übertragen ihre Werte per Funk. Das spart aufwändige Verkabelung über die Baustelle und macht auch weit verteilte Bohrlöcher praktikabel.

Simulation

Der Pegel, der sich selbst meldet

Steigt das Grundwasser über den definierten Grenzwert, schlägt das System sofort Alarm. Spielen Sie die Szenarien durch: steigender Pegel nach Starkregen oder kontrollierte Absenkung bei einer Baumaßnahme.

Normalstand

Sollbereich

Der Grundwasserstand liegt im definierten Sollbereich. Alle Messstellen melden grün.

Pegelrohr, Messstelle GW-01 Nur Demonstration
Gelände Grenzwert VW-Piezometer GRENZWERT ÜBERSCHRITTEN

Pegelstand

-3,10 m

Trend

stabil

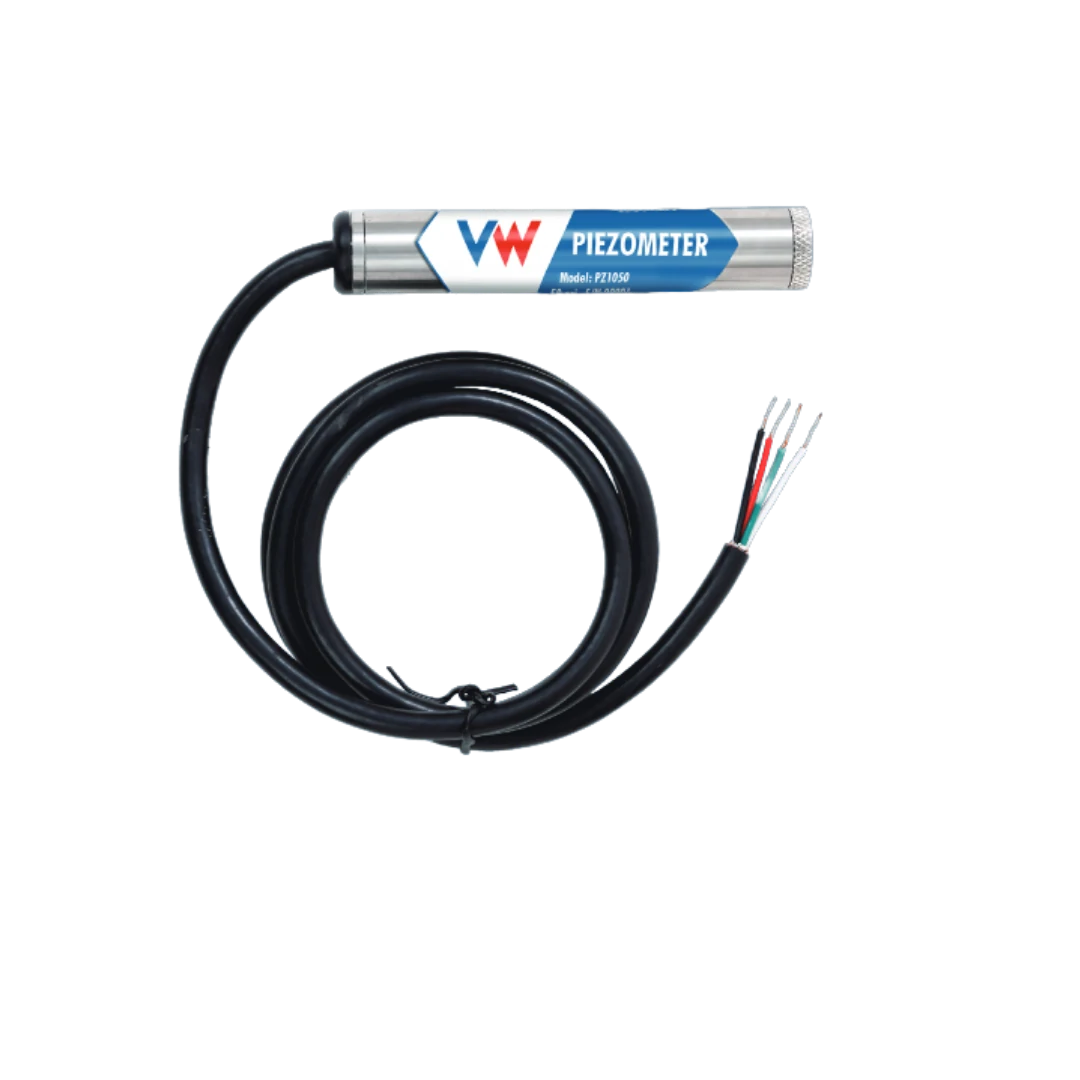

VW-Piezometer PZ1050, freigestellt

Messprinzip VW-Piezometer

Vibrating-Wire-Technologie für höchste Präzision

Das Herzstück ist ein Vibrating-Wire-Piezometer. Es misst Grundwasserstand und Porenwasserdruck über einen schwingenden Draht, langzeitstabil, driftarm und unempfindlich gegenüber langen Kabelwegen. So bleibt die Messqualität auch über Jahre und bei extremen Bedingungen erhalten.

  1. 01

    Druckeinwirkung

    Der Wasserdruck wirkt auf eine flexible Membran im Sensor.

  2. 02

    Spannungsänderung

    Die Membran verändert die Spannung eines integrierten Drahtes.

  3. 03

    Frequenzmessung

    Die Schwingungsfrequenz des Drahtes ändert sich proportional zum Druck.

  4. 04

    Datenauswertung

    Die Frequenz wird ausgelesen und temperaturkompensiert in Druck- und Pegelwerte umgerechnet.

Technische Daten

VW-Piezometer im Überblick

Technische Daten am Beispiel des Modells PZ1050. Filter: 50-Mikron gesinterter Edelstahl, integrierte Temperaturkompensation.

Sensortyp
Vibrating Wire Piezometer (VW)
Messbereiche
50 psi / 100 psi
Genauigkeit
± 0,1 % vom Endwert
Auflösung
0,025 % Full Scale
Überlastfähigkeit
bis 150 % des Nenndrucks
Betriebstemperatur
−40 °C bis +125 °C
Gehäuse
Edelstahl SUS316, korrosionsbeständig
Abmessungen
Ø 20,2 mm × 114 mm

Einbautiefe, Filterhorizont und Verfüllung legen wir je Messstelle fest.

Zur Konzeption

Abgrenzung

Grundwasser im Baugrund, Pegel im Bauwerk

Diese Seite handelt vom Zustand des Baugrunds: Grundwasserstand und Porenwasserdruck, gemessen mit VW-Piezometern im Bohrloch. Freies Wasser ist eine andere Messaufgabe. Pegel- und Füllstände in Schächten, Brunnen, Pegelrohren und an Gewässern erfasst eine eigene Sensorik, kabellos und ohne Strom- und Datenleitung an der Messstelle.

Zum PegelmonitoringZur Schacht- & Zugangsüberwachung

Ein Ansprechpartner

Vom Messkonzept bis zur laufenden Überwachung

Infrasolute liefert das gesamte Grundwassermonitoring aus einer Hand. Von der Planung der Messstellen über den fachgerechten Einbau bis zum Betrieb bleibt alles bei einem Ansprechpartner.

01

Konzeption

Wir planen Messstellen, Einbautiefen und Filterhorizonte passend zu Baugrund und Auflagen.

Mehr erfahren
02

Installation

Einbau der Piezometer in Bohrlöcher, fachgerecht mit Bentonit oder Zement-Bentonit verfüllt.

Mehr erfahren
03

Wartung & Betrieb

Wir betreiben Sensorik und Gateways und halten die Datenerfassung dauerhaft zuverlässig.

Mehr erfahren
04

Überwachung & Alarm

Kontinuierliche Auswertung, Echtzeit-Alerts bei Grenzwerten und revisionssichere Dokumentation.

Mehr erfahren

Grundwassermonitoring für Ihr Projekt

Sagen Sie uns, welche Messstellen Sie überwachen wollen. Wir planen das Messkonzept und melden uns kurzfristig mit einem unverbindlichen Angebot.

Jetzt anfragen Kontakt aufnehmen
Benedikt Seuss Benedikt Seuss

Datenplattform

Alle Messwerte auf einer Plattform

Die Sensoren übertragen ihre Messwerte per Funk an die Datenplattform. Dort werden sie ausgewertet, dokumentiert und laufend gegen Ihre Grenzwerte geprüft.

  • KI bei der Datenanalyse
  • Nutzerorientierte Reportings
  • Kontinuierliche Auswertung
  • Warn- und Alarmschwellen
  • Alarmierung per E-Mail und SMS
  • Fernzugriff rund um die Uhr
Mehr zu Überwachung & Alarmierung
Monitoring-Plattform Beispielansicht
Messverlauf im Sollbereich
Warnschwelle
  • KI bei der Datenanalyse Zustand im Sollbereich
  • Nutzerorientierte Reportings Bericht bereit
  • Alarmierung Grenzwerte überwacht

Einsatzbereiche

Wo Grundwassermonitoring gebraucht wird

Überall dort, wo Wasser im Untergrund die Sicherheit und Wirtschaftlichkeit eines Projekts beeinflusst.

Grundwassermonitoring: Baugrubenüberwachung
Baugrubenüberwachung Grundwassermonitoring: Tunnel- & Untertagebau
Tunnel- & Untertagebau Grundwassermonitoring: Verkehrswege Straße & Schiene
Verkehrswege Straße & Schiene Grundwassermonitoring: Dämme, Deiche & Wasserbau
Dämme, Deiche & Wasserbau

Vorteile der VW-Technologie

  • Langzeitstabil und driftarm
  • Kabelunempfindlich bei langen Wegen
  • Wartungsarm und temperaturkompensiert
  • Made in Germany
  • Echtzeit-Alarm bei Grenzwert
  • Revisionssichere Dokumentation
Leitungs- und RohrtrassenBergbau- und FörderbrunnenWeiche Baugrundverhältnisse (Soft Ground)Infrastruktur mit Grundwassereinfluss
Jetzt anfragen
FAQ

Häufig gestellte Fragen

Wie wird ein VW-Piezometer installiert?
VW-Piezometer werden in der Regel in Bohrlöcher eingebaut und mit Bentonit oder einer Zement-Bentonit-Mischung verfüllt. Entscheidend sind eine sorgfältige Planung der Einbautiefe und des Filterhorizonts. Unser Team unterstützt Sie bei Planung, Einbau und Dokumentation der Installation.
Wie werden die Messdaten ausgelesen?
Die Daten lassen sich manuell mit einem kompatiblen Handlesegerät oder automatisiert über Datenlogger und IoT-Gateways erfassen. Die kontinuierliche Fernüberwachung ermöglicht Echtzeit-Alerts, sobald ein Grenzwert überschritten wird.
Was misst ein Piezometer genau?
Ein VW-Piezometer erfasst den Grundwasserstand und den Porenwasserdruck im Erdreich. Über die Vibrating-Wire-Technologie wird der Wasserdruck als Frequenzänderung eines schwingenden Drahtes gemessen und temperaturkompensiert in Druck- und Pegelwerte umgerechnet.
Eignet sich das Monitoring für die Grundwasserabsenkung bei Baumaßnahmen?
Ja. Bei Wasserhaltung und Grundwasserabsenkung zeigt das Monitoring kontinuierlich, ob die Absenkung im geplanten Rahmen bleibt. So lassen sich Setzungen an Nachbarbebauung und Risiken für die Baugrube frühzeitig erkennen und die Auflagen der Behörden lückenlos dokumentieren.
Wie werden verteilte Schächte und Pegel überwacht?
Für Schacht- und Pegelmessstellen setzt Infrasolute funkbasierte Sensorik ein. Die Sensoren übertragen Pegelstände und Zustandsmeldungen wie Deckelöffnungen per Funk, ohne Kabelgräben. Das macht auch verteilte oder schwer zugängliche Messstellen praktikabel und dauerhaft betreibbar.
Wie robust ist die Sensorik im Dauereinsatz?
Die eingesetzten VW-Piezometer sind für den permanenten Einsatz ausgelegt: Edelstahlgehäuse (SUS316), Betriebstemperatur von −40 °C bis +125 °C und Überlastfähigkeit bis 150 % des Nenndrucks. Die Technologie ist langzeitstabil, driftarm und wartungsarm.
